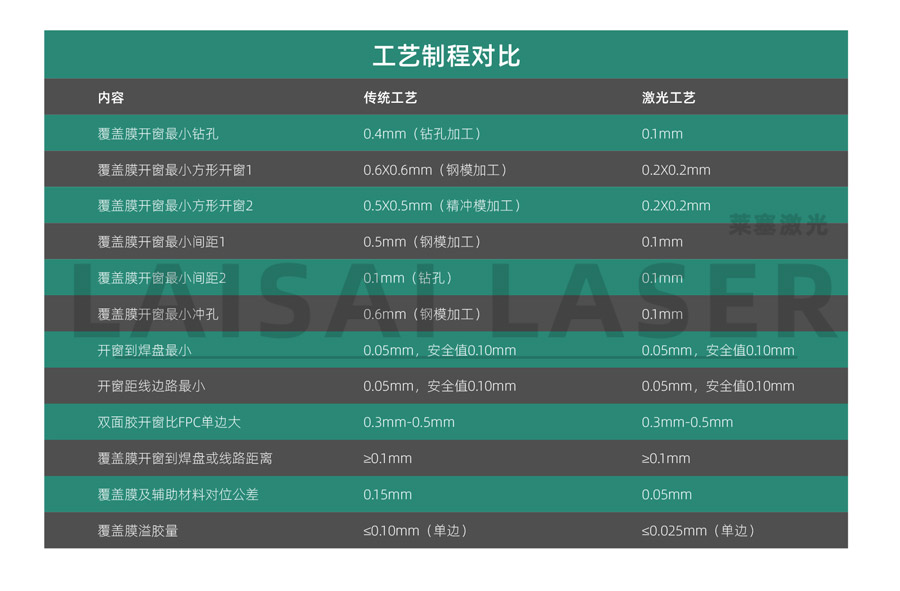

線路板覆蓋膜的激光切割和傳統切割的工藝比較:

• 在與FPC線路層貼合之前，PI覆蓋膜需要根據線路設計要求，在相應位置切割不同尺寸和形狀的窗口。

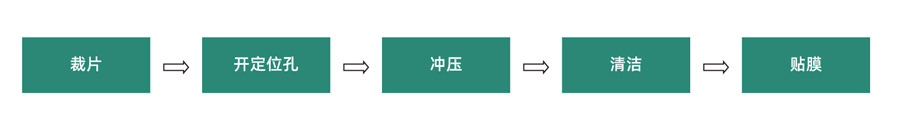

• 傳統的制造方法主要是模切沖壓。該工藝存在加工精度低、制造成本高的問題。當電路設計逐漸向小型化、高密度方向發展時，傳統的模切方法越來越難以滿足設計要求。

• 沖壓工藝過多，造成人工成本、搬運上下料時間成本、品檢費用等浪費，也會影響產品的良率。

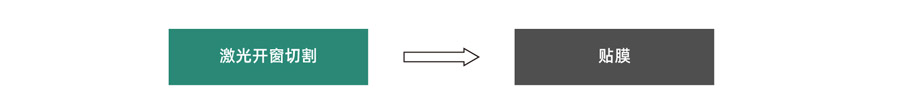

• 皮秒激光切割工藝：卷對片自動開窗切割，省時省力，提高效率和良品效率。



激光切割的成本分析：

• 目前大廠常規產品的模切成本約為1.60元/件。這個價格包括效率、生產能力、工資、模具、鉆孔等綜合評估。

• 皮秒激光開窗切割的目前生產能力約為7000平方米/月(不同產品會有差異)。每平方米約有13種產品，即每月生產能力為7000×13=91000張/月/臺。

• 激光取代傳統模切技術的月產值:9100×1.6=145600元/月/臺。

• 年產值:145600×12=1747200元/年。

• 人工成本:一個人可以同時操作片自動化設備，2班倒計算，5臺設備內需2人操作，按人工月薪4000元計算

• 勞動力成本在2×4000×12=96000元/年/5臺左右。

• 用電成本:目前設備功率7000W，24小時工作，電費1元，用電成本61320元/年左右。
